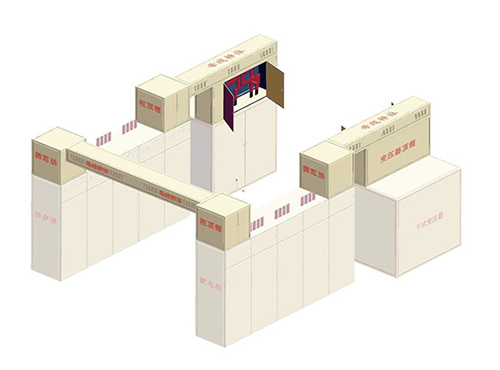

變電所封閉式母線橋適用于配電室內變壓器至總開關柜之間主母線的連接，低壓母線橋結構簡單，容量大、壓降小、安全可靠、抗短路性能好、散熱快等特點，可廣泛運用于10KV以下配電室，其容量規格分別是6000A、5000A、4000A、3200A、2500A、2000A、1600 A、1250A等。

封閉母線(Enclosed busbars或者Closed busbars)是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。

包括離相封閉母線、共箱（含共相隔相）封閉母線和電纜母線，廣泛用于發電廠、變電所、工業和民用電源的引線。

離相封閉

用途

離相封閉母線是廣泛應用于50MW 及以上發電機引出線回路及廠用分支回路的一種大電流傳輸裝置。

特點

離相封閉母線導體和外殼均采用鋁板卷制焊接而成具有以下特點：

1、減少接地故障避免相間短路離相封閉母線因有外殼保護可消除外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生；

2、消除鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題；

3、減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低；

4、提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件；

5、封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求；

6、外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化并杜絕人身觸電危險。

共相封閉

用途

共箱封閉母線包括不隔相共箱封閉母線、隔相共箱封閉母線及交直流勵磁共箱母線，廣泛用于100MW 以下發電機引出線與主變壓器低壓側之間或75MW 及以上機組廠用變壓器低壓側與高壓配電裝置之間的電流傳輸。共箱封閉母線也可用于發電機交直流勵磁回路、變電所用電引入母線或其它工業民用設施的電源引線。

特點

共箱封閉母線導體采用銅鋁母排或槽鋁槽銅，結構緊湊，安裝方便，運行維護工作量小，防護等級為IP54， 可基本消除外界潮氣灰塵以及外物引起的接地故障。外殼采用鋁板制成，防腐性能良好，并且避免了鋼制外殼所引起的附加渦流損耗，外殼電氣上全部連通并多點接地，杜絕人身觸電危險并且不需設置網欄，簡化了對土建的要求，根據用戶需要可在母排上套熱縮套管在箱體內安裝加熱器及呼吸器等以加強絕緣。

分相封閉

分相封閉母線在大型發電廠中的使用范圍為：從發電機出線端子開始，到主變壓器低壓側引出端子的主回路母線，自主回路母線引出至廠用高壓變壓器和電壓互感器、避雷器等設備柜的各分支線。

分相封閉母線主要用于大型發電機組，對200MW及以上發電機引出線回路中采用分相封閉母線的目的是：

1、減少接地故障，避免相間短路。大容量發電機出口的短路電流很大，給斷路器的制造帶來極大困難，發電機也承受不了出口短路的沖擊。封閉母線因有外殼保護，可基本消除外界潮氣?；覊m以及外物引起的接地故障，提高發電機運行的連續性。母線需要分相封閉，也基本杜絕相間短路的發生。

2、消除鋼構發熱。敝漏的大電流母線使得周圍鋼構和鋼筋在電磁感應下產生渦流和環流，發熱溫度高、損耗大，降低構筑物強度。封閉母線采用外殼屏蔽可以根本上解決鋼構感應發熱問題。

3、減少相間短路電動力。當發生短路很大的短路電流流過母線時，由于外殼的屏蔽作用，使相間導體所受的短路電動力大為降低。

4、母線封閉后，便有可能采用微正壓運行方式，防止絕緣子結露，提高運行安全可靠性，為母線采用通風冷卻方式創造了條件。

5、封閉母線由工廠成套生產，質量較有保證，運行維護工作量小，施工安裝簡便，而且不需設置網欄，簡化了結構，也簡化了對土建結構的要求。
