沈陽母線槽廠家今天為大家介紹一下封閉母線槽的搬運起吊的準備工作：

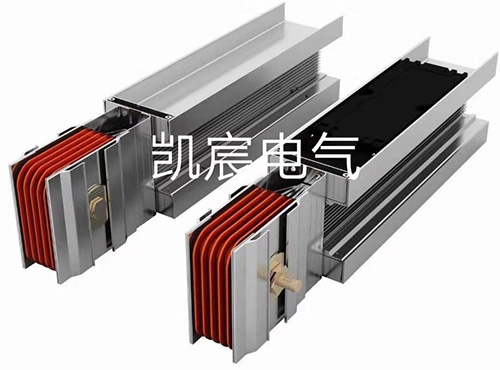

1.封閉母線結構

由于封閉母線整體較長，一般在制造廠做若干分段，到現場后將各母線分段用螺栓連接起來，三相母線導體均置于鋁制外殼內，導體用絕緣子支撐，絕緣子上部裝有相應的金具，導體可在金具上滑動或固定，絕緣子下部固定于支撐板上，支撐板焊接于想體內部。

箱體的支持采用支撐或吊裝。鋼橫梁則支持或吊裝于工地預埋件鋼架上。

各段母線間或各段箱體間采用螺栓連接。封閉母線在一定長度范圍內，設置溫度補償裝置，其能滿足箱體在一定范圍內的誤差，導體亦能滿足由于溫度差或安裝帶來的誤差，母線導體采用多層薄鋁片或銅片做成的伸縮節與兩端母線導體連接，外殼則用伸縮節連接。

封閉母線與設備連接處采用螺栓連接，母線導體與設備端子導電接觸面鍍銀或搪錫，其間用帶接頭的多層薄鋁片或銅片軟連接或銅編織線作為伸縮連接件。

2.封閉母線的搬運與起吊

由于封閉母線有承擔電力傳輸?shù)墓δ埽涸诙搪饭墓收蠒r母線還有承受電動應力的機械功能。因此封閉母線在搬運、儲藏、清掃、安裝時必須考慮幾個主要功能不受影響，所以搬動封閉母線時應極度小心，在搬運時避免由于吊車動作過快而引起振動，使絕緣子破裂或箱體變形，另外選擇吊掛點時以免彎曲過大損壞封閉母線；以避免碰壞封閉母線表面油漆或擦傷母線箱體表面，因此必須用軟繩進行起吊。封閉母線必須放在平整的地方，但絕不能將封閉母線直接放在地面上，應在封閉母線與地面放置木塊。

3.封閉母線的就位

支架必須準確地安裝就位，根據封閉母線的總裝配圖或段裝配等確定支撐架或吊架的焊接位置，焊接支撐架及槽鋼（角鋼）橫梁，并調整其標高，確保其標高計算與設計圖紙完全一致，其誤差不超過±5mm，根據封閉母線支撐架安裝圖焊接支撐架（必須焊接牢固，防止母線就位后不安全的事情發生）。

待上述工作結束后，按照設計院圖紙或廠家提供的圖紙將封閉母線按次序吊裝在槽鋼（角鋼）支撐架上，然后由發電機、變壓器側、開關柜連接處開始進行尺寸方向調整，誤差一般由伸縮節來滿足配合；

注：封閉母線在安裝就位至穿墻處，請將穿墻隔板框架點焊在基礎埋件上，以防止封閉母線安裝后，穿墻框架未就位，而造成返工或切割框架等工作：如無穿墻隔板，洞口的封堵一般由業主或安裝單位進行，材料為業主或安裝單位自備，一般采用石棉泥封堵。

母線在就位后，在尺寸調整過程中，同時進行母線清掃工作，用酒精、棉布、吸塵器等將母線箱體內表面、絕緣子表面清掃干凈后并蓋上箱蓋進行封閉，以減少封閉母線調試前的工作量。
