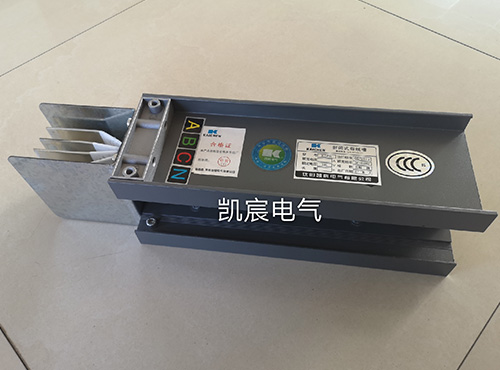

沈陽母線槽廠家今天為大家介紹一下高壓母線槽安裝方法及其注意事項
1、母線通道水平安裝，兩支架間距≯2500㎜，垂直安裝間距≯3600㎜。
2、垂直安裝時，安裝支架應與通道側板配鉆孔，采用M6-M8螺栓緊固。
3、安裝施工工藝，應優先采用從饋送電系統，由母干線至分支干線的施工方案。
4、封閉式母線通道安裝基本順序：選定布線方向→固定支架→槽間用四枚螺栓緊固→相間加入母線接頭板和絕緣墊→單頭螺栓穿入絕緣套管→螺栓穿入母排予置孔→兩端緊固→加半裝上下蓋板→將通道固定在支架上。
5、通道母線的安裝，始、中、終端及通道殼體間應可靠地與用電設備接地網連接。結于涂絕緣材料的通道外殼體，應在兩通道之間的接地螺栓上用扁銅帶或黃綠相間電纜聯接，以確保整個通道連通成為一個接地系統。
6、安裝工程結束后，送電前應用搖表測試通道母排相間絕緣、結地絕緣電阻：①低壓型母線通道不低于20MΩ;②對于6~10KV高壓母線槽通道絕緣電阻不低于1200MΩ。35KV絕緣電阻不小3000MΩ。
7、送電前6~35KV母線通道應作50HZ工頻耐壓驗和直流泄露試驗，合格后方可投入運行。
8、投入運行的母線通道，三個月內年應緊固母線接頭螺栓，檢查母線接頭接觸情況。
9、投運的母線通道每年至少一次作下列項目的檢查：
(1)緊固各固定螺栓，尤其是母線接頭，觀察接頭是否有接觸不良或過流造成的燒灼現象，并作處理。
(2)搖表測試絕緣程度，檢查絕緣材料是是否老化。
(3)母線通道與接地網的連接;
(4)清楚內外部吸收附的灰塵及凝水。
10、注意事項：
(1)母線通道維護前配電柜須先停電，并掛“有人操作，嚴格合閘”標致牌，柜前應有專人監護。
(2)維護工作開始前，應驗電、放電，并用接地棒將相間短路和可靠接地后方可進行操作。
11、母線通道的保管：應放在室內干燥通風處，防止受潮、雨雪侵襲，防止灰塵或異物進入通道。
文章內容來源于網絡，如有問題請和我聯系刪除！
