沈陽母線槽廠家今天為大家介紹一下母線槽與低電壓電纜的比較

    母線槽的導電體選用銅排或鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用，壓降小也就意味著能量損耗小，最終幫助終端用戶節省投資。 而關于電纜來講，由于電纜芯為多股細銅線，其單截面積較平等電流等級的母排要大，且單根電纜一般不超越1000A，容量較大時則需要經過并聯數根電纜來完結。

因此，電纜的集膚效應嚴重，減少了電流額定值，添加了電壓降，能量損失大，電纜易老化，且簡單引起線路發熱。

低壓電纜的安全性弱于母線槽。電纜表面為橡膠資料，該絕緣層抗機械損傷的才能差，在敷設過程中，由于工程現場環境較雜亂，極易劃傷電纜表皮，在運用過程中也簡單遭到鼠蟲的損傷形成短路事故；安裝電纜時必須先堵截電源，如果操作錯誤則會發生風險，特別是電纜要進行現場接地作業，接地的不牢靠會導致風險性添加。

而母線槽導體經過絕緣處理，外部有堅固的關閉外殼保護，母線槽防護等級一般為：IP30、IP40、IP54、IP65、IP66、最高可達到IP68；電氣級別的母線外殼可作為全體接地運用，接地功能十分牢靠。

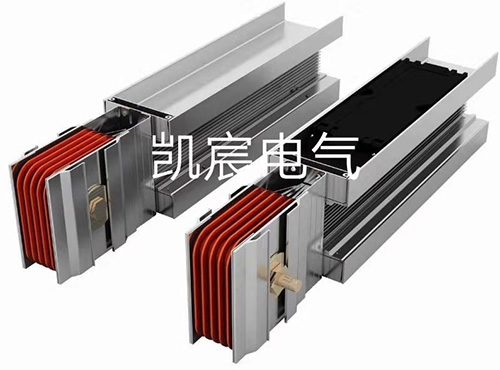

母線槽的結構——外殼+導體+絕緣資料

外殼

    母線槽體系屬于低阻抗型，外殼具有滿足的強度以支撐和保護母線槽體系，防止機械受損。

    外殼(除沖散熱孔外)能供給IP40以上防護等級。

    外殼資料一般選用鋼板制成，其防腐處理可選用噴漆、噴塑、電鍍、熱浸鋅等辦法。關于4000A以上母線，由于外殼渦流發熱原因，可選用弱磁鋁板和不銹鋼板制成。有時由于用戶對防腐、損耗的特殊要求，4000A以下的母線槽也可選用鋁板或不銹鋼板等非導磁資料制成。

    外殼自身即能保證杰出的電氣連續性。

導體

    載流部件是銅、鋁或其合金資料，且均契合各自的規范要求。母排的所有接點和銜接處均鍍錫或鍍銀。

絕緣資料

    母線槽內部選用的絕緣資料均具有能接受溫升試驗溫度和長期耐熱才能，并具有滿足的絕緣才能、機械才能和抗老化才能。

產品特色及應用

    母線槽吸取了美國母線之精華，進行優化設計，選用雙層絕緣，隔相墊塊選用4220耐電弧粉制成，防爆、阻燃、從而彌補了母線絕緣資料耐高溫功能之缺乏，使其更安全牢靠，并能接受較大的點動力，和較好的散熱功能，擴大了該系列產品的應用領域。特別合適用于工礦企業大中型機電設備的輸配電。
