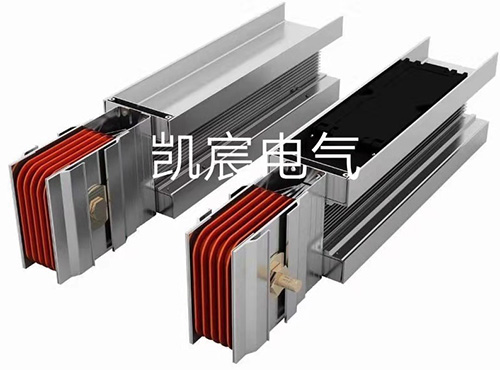

沈陽母線槽廠家今天為大家介紹一下防水母線槽的施工技巧

1.防水母線槽施工前土建需完結管井預留孔洞的修整，管井墻面地面抹灰刷白等作業。

2.防水母線槽裝置完結后配電間需裝置正式門以便成品維護。

3.防水母線槽裝置支架制造

豎井內防水母線槽裝置支架悉數由制造廠供給專用支架，每節母線1付。

4.裝置支架固定

按圖紙走向及位置尺寸彈線定位，彈線時從每條母線的最高點，用小白線在強電小間內穿過各層樓板預留孔掛筆直線，用脹大螺絲和通絲吊桿固定吊架，吊架使用雙螺母夾緊，吊架角鋼啟齒方向共同，操控吊架筆直，水平方向尺寸肉眼觀察橫平豎直。

5.吊裝防水母線槽

小心拆除包裝，查看防水母線槽外觀有無損傷、變形，無污染，無腐蝕，用1000V搖表測驗絕緣電阻，絕緣電阻不低于10MΩ，并記實備查；吊裝時必需留心人身安全和避免防水母線槽損壞。

6.防水母線槽段間銜接和調整緊固

筆直裝置防水母線槽固定支架及固定件悉數由制造廠供給，水平裝置防水母線槽制造廠僅供給爪型固定件。

必需堅持防水母線槽在統一直線上，再進行螺栓緊固，銜接器螺栓緊固力矩50N.M~65N.M，其它銜接螺栓力矩M10-45N.M、M12-80N.M，銜接器螺栓緊固后，必需用漆筆做符號，確認緊固點。

母線裝置容許偏差，筆直裝置全長筆直（按樓層）5mm；水平裝置成排間距（每段內）5mm。

7.裝置始端銜接與結尾封閉

首要測驗整根防水母線槽每相首端與結尾相位是否共同，然后在1#變配電室測驗防水母線槽相位與低壓柜相位是否共同，如共同作好始端銜接，裝上始端箱和結尾箱，逐日施工完后都要做好結尾封堵，直至這條母線的最高層裝置結尾箱。

8.插接箱裝置

裝置插接箱之前要按系統圖查看插接箱內各電器元件是否與圖紙相符，銜接是否精確，所有緊固螺栓是否結實，用1000V搖表測驗絕緣電阻，大于10MΩ為合格。

裝置插接箱插接開關必需處于斷開狀態，嚴禁帶電插拔插接箱。

9.防水母線槽地臺洞和墻洞封堵

按劃定穿過防火分區的防水母線槽地臺洞和墻洞都要進行防火封堵，封堵材料可采用防火枕或防火堵料，具體做法參照施工圖集。

10.根據母線走向圖，查看防水母線槽走向范圍內是否有其它管道阻撓，預留孔的孔洞尺寸是否大于防水母線槽25～50mm，防水母線槽距側墻、頂板的距離必需保證在裝置和修理時有足夠的水平和筆直空間，配電小間內筆直裝置距后墻不小于100mm，距側墻不小于150mm。
