密集式母線槽在高層建筑中得到廣泛應用

發布日期：2020-07-11 作者：點擊：

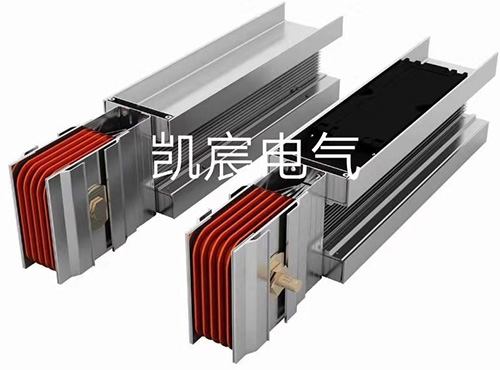

密集式母線槽在高層建筑中得到廣泛應用，沈陽 母線槽廠家今天跟你來說一說密集型母線槽，密集式母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇€槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。

母線槽廠家

母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。

將兩段密集型母線槽兩端相互插入后, 穿入絕緣螺栓，墊入碗型塾片,用力矩扳手將螺栓擰緊,然后裝上接頭蓋板,扭緊接頭螺栓,緊固后的檢驗要求用0.01mm塞尺檢査,應插不進去為宜。密集母線槽始終端母線插入各自相應出廠編號的始端箱終端箱內,用塵板將與其上表面固定即可。通電前必須對密集母線槽系統進行相位和連接性試驗,檢査接地電阻和絕緣電阻,絕緣必須用1000V或500V兆歐表測其冷態絕緣電阻,每段不低于200MΩ 室內饋電母線槽和插入式母線槽水平走向時,根據電流大小可以在每1.8m-2.5m放一支撐,每4.88垂直走向時放一彈簧支撐,可以釋放伸張力,戶外母線槽每1.5m放一支撐,水平垂直均相同。
