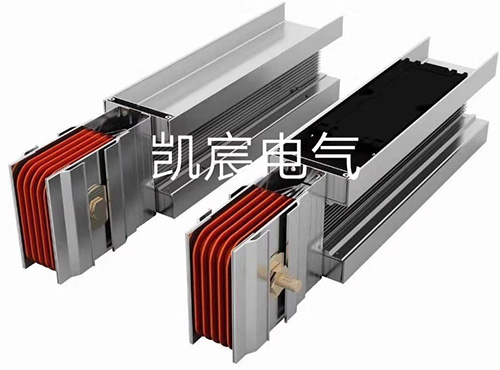

沈陽母線槽廠家今天為大家介紹一下封閉式母線槽與普通母線槽的差別。封閉式母線槽普通母線槽或防火煙蔓延的母線槽外殼加防火隔層,有些外殼涂防火涂料 ,能達到火災在規定時間內熱能傳達到內部,母線槽能正常運行,火燃燒溫度達到800度左右 ,耐火時間分別為30分鐘、40分鐘、60分鐘。封閉式母線槽鋁合金產品加強型鋁合金外殼設計  外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽， 既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量， 可大跨度設計和減少安裝支架。

1.母線槽無螺釘組裝技術外殼的上、 下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由于外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

2.母線槽整體接地技術  傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的 故障電流經實測比理計算還要高出50%，同時三相導電排距PE 間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。

3.封閉式母線槽采用導電性能良好的非磁性材料鋁合金外殼做保護地線， 包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗最小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障， 這種接地方式都比單獨設置PE排好。

4.因此國際電氣技術委員會公布及提倡電匯排(母線槽) 以外殼作為接地導體。  把外殼與PE排合為一體，也避免了外殼與PE 連接處因長期腐蝕，接觸不良而產生接地連續性不良現象。

5.封閉式母線槽在母線槽強制性標準GB7251.1的7.4條電擊防護的7.4.3.1.5 條中規定，如果采用的措施能夠保證電路有持久良好的導電能力，而且載流容量足以承受成套設備中流過的 接地故障電流，那么組裝成套設備的各種金屬部件則被認為能夠有效地保證保護電路的連續性。

6.母線槽在7.4.3.1.7表4中規定了保護導體截面積。在7.4.3.1.5(e) 中規定如果將外殼當做保護電路的一部分使用時，其截面積與7.4.3.1.7中規定的最小載面積在導電能力方面應是等效的。
