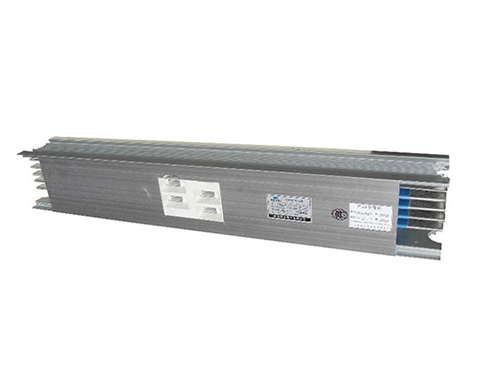

母線槽系統是一個高效輸送電流的配電裝置，母線槽廠家來給你講一講。母線槽系統在日本真實實際應用是在1954年（母線槽是由美國開發出來的、稱之為“Bus-Way-System”的新的電路方法，它以銅或鋁作為導體、用非烯性絕緣支撐，然后裝到金屬槽中而形成的新型導體。）自那今后母線槽得到了開展。現在在高屋修建、工廠等電氣設備、電力體系上成了不行缺少的配線方法。

因為大樓、工廠等各種修建電力的需求，并且這種需求有逐年增加的趨勢，運用本來的電路接線方法，即穿管方法，施工時帶來許多困難，并且，當要變更配電體系時，要使其變簡單一些幾乎是不行能的，但是，如果選用母線槽的話，非常簡單就可以到達意圖，另外還可使修建物變得更加美觀。
現代高層修建和大型的車間需求巨大的電能，而面對這龐大負荷所需成百上千安培的強壯電流就要選用安全牢靠的傳導設備，母線體系便是很好的挑選。母線槽體系是一個高效運送電流的配電裝置，特別適應了越來越高的修建物和大規模工廠經濟合理配線的需求。

母線槽從空氣型開展到現在的復合絕緣型共經歷了三代。
1.第一代空氣型母線槽（BMC）：
上世紀50年代中期起，將導電排用絕緣襯墊支撐在殼體內，靠空氣介質絕緣。相間距離50mm。因為母線之間接頭用銅片軟接過渡，在南邊氣候潮濕，接頭之間簡單發生氧化，形成接頭與母線接觸不良，使觸頭簡單發熱，故在南邊很少運用。并且接頭之間體積過大，水平母線段尺度不一致，外形不夠美觀。外殼防護等級有IP40~IP54。
2.第二代 密集型母線槽：
密集型上世紀80年代中期開始，將導電排用絕緣資料覆蓋后再與兩側緊固在一起。絕緣資料：聚四氟乙烯帶，工作溫度200度，缺點高溫分解時發生使人致死的毒氣（八氟異丁烯和氟光氣）聚氯乙烯熱縮管，質量差別極大，部分廠家選用廉價產品，實測絕緣達不到B級。輻照交聯阻燃繞帶（PER）運用作用不錯，工作溫度150，防水功能好，有彈性，包纏比較緊密。在二代母線演化中發生的一種特別的母線形式，即密集型母線空氣式插口。因為工藝的改變，已基本變成密集型母線密集式插口，即整體密集型母線槽。
3. 第三代 復合絕緣型母線槽：
母線槽除了導電排自身具有絕緣層外，各相線之間還有一定的空氣介質絕緣。在各種彎頭選用硫化絕緣技能。直線段選用MT-7-3橡膠套管。硫化絕緣技能：資料為CZ260快固絕緣粉末，選用四元交聯固化，絕緣層與導電排間無間隙。其散熱功能、防潮功能、絕緣牢靠功能均優。但因為本錢較二代母線偏高而未能廣泛推行。

其他相關情況：
1、1995年和2000年國家監督檢查結果，國產母線槽合格率由57.14%上升到71.4%。
2、母排焊接：L形（平彎）和T形等母排，都是選用母排焊接，但國標還沒有相關規范，據說在考慮選用焊縫探傷（按GB3323的Ⅲ級規范）。
3、現在已經有高防護等級IP66以上的，處理了防水問題。上海外高橋選用了國內IP68的室外母線槽。
4、與電纜相比的優缺點，簡單來說就是樹干式供電與放射式供電的差別。

知識拓展：母線槽的結構特點
1、適合大跨距安裝
母線槽外殼選用滾壓成型、體積小、外觀精巧，極大地進步長載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。
2、安裝極為便利
選用具有主動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非?？旖?、靈活，大大節省了安裝時間。
3、極為安全牢靠
（1）選用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于規范要求。
（2）內部絕緣件選用高強度工程塑料，進步了母線槽抗動、熱穩定的能力。
（3）接頭選用的特別構造，可以避免安裝時的誤操作。
（4）插口處設置安全防護擋板，只有當防護擋板擺開時，插接箱才干刺進。插口平時不用時可將防護擋板拉閉并加鉛封鎖死，避免插口處塵埃或異物的進入，一起避免從電表的進線端分接電源。進步了母線槽的防護功能，避免誤操作，使母線的安全功能得到極大的進步。
4、布線靈活

母線槽插口選用模塊化規劃，整個體系可預留很多的插口。確保負載能以最短途徑與母線槽單元銜接，對于車間設備的增添、移動及車間整修，均無需變動母線體系。
5、互換性強
母線槽規劃了七個電流等級，僅選用了三個級次的外殼，這樣當體系按相鄰電流等級改換容量時，無需更換外殼。
